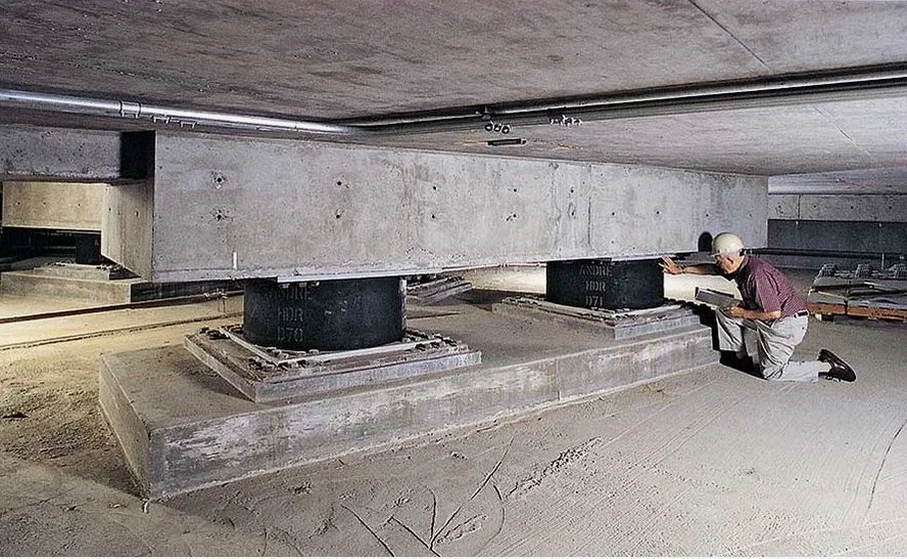

El diseño con aisladores sísmicos de base parte de un componente físico concreto: el dispositivo elastomérico con núcleo de plomo o el péndulo de fricción que se instala bajo la losa de fundación. En Chillán, donde el suelo urbano combina depósitos fluviales del río Ñuble con estratos de ceniza volcánica antigua, la selección del aislador no puede ser genérica. Un LRB de 600 mm de diámetro debe calibrarse para desplazamientos laterales que en esta ciudad pueden superar los 30 cm durante un evento severo, considerando que la falla de San Ramón y el margen convergente activo generan demandas sísmicas particulares. El equipo técnico verifica cada dispositivo contra la NCh2745:2013 y modela la interacción suelo-estructura con datos geotécnicos reales del sector céntrico, del barrio Ultraestación o de los condominios en expansión hacia el oriente. Antes de definir la matriz de rigidez del sistema, es indispensable conocer la respuesta dinámica del subsuelo mediante un ensayo de MASW y clasificación Vs30 que permita ajustar el espectro de diseño local.
Un aislador bien diseñado en suelo chillanejo reduce hasta en un 80% la aceleración espectral transmitida a la superestructura durante un sismo severo.
Procedimiento y alcance
Consideraciones locales
La geografía sísmica de Ñuble castiga con un doble desafío: la cercanía al epicentro del terremoto de 1939 —que destruyó Chillán y redefinió la normativa chilena— y la presencia de suelos volcánicos no consolidados que amplifican las ondas. A diferencia de la costa, donde el riesgo de tsunami domina, acá el peligro es la resonancia de ondas de período largo. La aislación sísmica de base aborda este problema desacoplando el período fundamental de la estructura del período predominante del suelo, evitando la amplificación que colapsó tantas edificaciones de albañilería simple en el pasado. Un diseño mal ejecutado o con aisladores subdimensionados puede generar golpeteo contra los topes sísmicos, dañar las conexiones de servicios y, en casos extremos, el volcamiento de elementos rígidos. Por eso el cálculo incluye análisis tiempo-historia no lineal con registros ajustados a la sismicidad local, verificados bajo el marco de desempeño sísmico de la NCh2745.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@sondajespt.com
Normativa técnica vigente
NCh2745:2013 - Análisis y diseño de edificios con aislación sísmica, NCh433.Of1996 Mod.2009 - Diseño sísmico de edificios, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh1508:2014 - Geotecnia - Estudio de mecánica de suelos
Otros servicios relacionados
Selección y especificación de aisladores
Definimos el tipo de aislador (LRB, HDRB, FPS) según la carga axial, el desplazamiento máximo probable y la demanda de amortiguamiento. Elaboramos las fichas técnicas con curvas de histéresis, rigidez efectiva y protocolos de ensayo de prototipo según NCh2745. Trabajamos con proveedores internacionales que cumplen con los estándares de calidad exigidos por la normativa chilena.
Análisis sísmico no lineal y modelación estructural
Construimos modelos computacionales en software de elementos finitos (ETABS, SAP2000 con elementos link) que representan el comportamiento histerético real de los aisladores. Aplicamos registros sísmicos escalados a la amenaza sísmica de Chillán, considerando efectos de sitio y la contribución de la fuente cortical e interplaca. Verificamos derivas, aceleraciones de piso y fuerzas en la interfaz de aislación.
Diseño de interfaz suelo-aislador y losa de fundación
La losa sobre la que se apoyan los aisladores recibe fuerzas concentradas que pueden superar las 200 toneladas por dispositivo. Diseñamos el sistema de fundación rígido necesario para garantizar el movimiento uniforme del sistema aislado, verificando la capacidad portante del suelo de Chillán y la deformación diferencial admisible. Incluye el detallamiento de conexiones de servicios con juntas flexibles.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta el diseño de aislación sísmica de base para un edificio en Chillán?
El costo de diseño de aislación sísmica de base en Chillán se sitúa en un rango de $2.226.000 a $3.949.000, dependiendo de la complejidad estructural, el número de aisladores a especificar y los análisis tiempo-historia requeridos. Este valor incluye la modelación no lineal, los planos de detalle y la coordinación con el ingeniero calculista de la superestructura.
¿Qué diferencia hay entre un aislador elastomérico y uno de péndulo de fricción?
El aislador elastomérico con núcleo de plomo (LRB) disipa energía por deformación del plomo y proporciona fuerza de restitución con el caucho; es ideal para cargas moderadas. El péndulo de fricción (FPS) desliza sobre una superficie cóncava de acero inoxidable, disipando energía por fricción y re-centrando por gravedad. El FPS maneja mejor cargas altas y es menos sensible a la frecuencia del sismo, pero requiere control de calidad estricto en la instalación para evitar trabaduras por desnivel.
¿Qué normas chilenas rigen el diseño de aislación sísmica?
La norma específica es la NCh2745:2013, que establece los requisitos para el análisis, diseño y ensayo de estructuras con aislación sísmica. Se complementa con la NCh433 para los criterios generales de diseño sísmico y la NCh2369 cuando se trata de instalaciones industriales. Los ensayos de caracterización de los dispositivos deben cumplir protocolos definidos en estas normas antes de su instalación en obra.
¿Vale la pena aislar sísmicamente un edificio de pocos pisos en Chillán?
La decisión depende del nivel de desempeño que el propietario busque. En un edificio de tres o cuatro pisos, la aislación sísmica de base protege no solo la estructura sino los contenidos, reduce el daño en tabiques y permite que el inmueble mantenga la operación inmediatamente después de un terremoto severo. Para centros médicos, data centers o edificios patrimoniales en Chillán, la respuesta es sí: el costo incremental se recupera al evitar la interrupción funcional.
¿Con cuánto tiempo de anticipación se debe contratar el diseño de aislación?
El diseño de aislación sísmica de base debe integrarse desde la etapa de anteproyecto de arquitectura, idealmente con tres a cuatro meses de anticipación al inicio de la obra gruesa. Esto permite coordinar el modelo estructural con el cálculo de la superestructura, definir las dimensiones de la losa de fundación y gestionar la compra de los aisladores, cuyo tiempo de fabricación puede ser de 12 a 16 semanas.
