Con más de 190.000 habitantes y ubicada a 124 msnm en el valle longitudinal, Chillán crece presionada por la necesidad de conectar nuevas poblaciones y absorber el tráfico agrícola de la región de Ñuble. Y cada kilómetro de pavimento nuevo, o cada ampliación de carpeta, enfrenta la misma incógnita: ¿aguantará la subrasante? El estudio CBR para diseño vial no es un trámite de laboratorio más. Es la única forma de saber cuánto castigo soporta el suelo antes de deformarse, y en esta ciudad, donde el invierno encharca los terrenos y el verano los reseca, ese dato define si la ruta dura diez años o empieza a agrietarse en la primera temporada de lluvias. Para proyectos lineales en la periferia de Chillán, donde los suelos finos dominan, conviene cruzar el CBR con la información de un sondaje SPT que anticipe la consistencia en profundidad.
El CBR de laboratorio en Chillán se mide siempre en condición saturada. Ignorar ese paso es diseñar un pavimento para el verano que colapsa en el invierno.
Procedimiento y alcance
Consideraciones locales

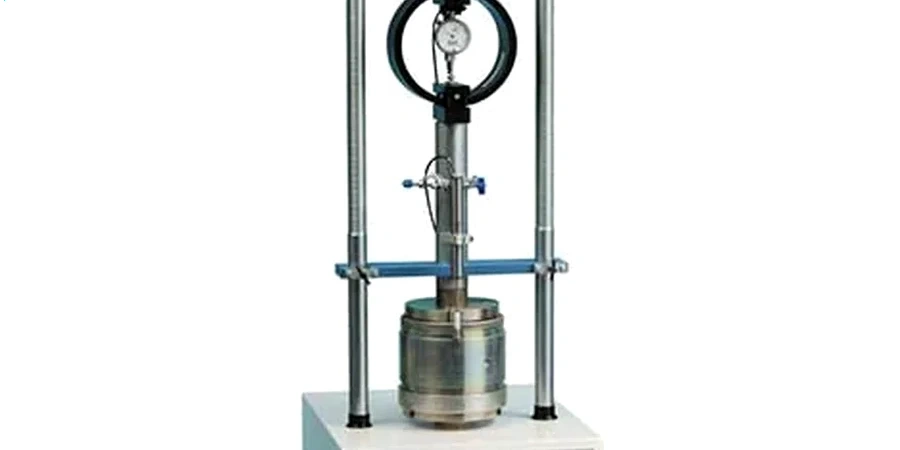

El pistón de penetración de la prensa CBR avanza a 1.27 mm por minuto, una velocidad exasperantemente lenta para quien observa, pero es el ritmo exacto que exige la NCh 1508. Durante casi diez minutos, un anillo de carga registra la resistencia que opone el suelo mientras un dial mide la deformación milimétrica. La parte crítica del ensayo no es la rotura, sino las 96 horas previas de inmersión en agua. Ahí es donde fallan muchos informes de estudio CBR para diseño vial: si la muestra no está bien confinada o el drenaje es deficiente, el hinchamiento falsea los resultados. En Chillán, con suelos de origen volcánico que pueden contener arcillas expansivas, el riesgo de sobrestimar el CBR es real. Un valor inflado condena al pavimento a agrietarse prematuramente porque la base no tendrá la rigidez supuesta en el diseño estructural.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@sondajespt.com
Normativa técnica vigente
NCh 1508 - Determinación de la razón de soporte de suelos, NCh 433 Of.2012 - Diseño sísmico de edificios (referencia para cargas dinámicas), NCh 3171 - Diseño de pavimentos flexibles (referencia metodológica)
Otros servicios relacionados
CBR en Laboratorio para Subrasante
Ensayamos probetas compactadas o inalteradas bajo inmersión controlada durante 96 horas. Emitimos la curva esfuerzo-penetración y el valor de CBR al 95% de la densidad máxima seca, listo para el diseño de espesores.
Proctor Modificado para Control de Compactación
Determinamos la humedad óptima y la densidad máxima seca del suelo de préstamo o de la rasante. Es el ensayo complementario indispensable para interpretar correctamente el CBR.
Perfil de Suelos para Trazado Vial
Ejecutamos calicatas y extraemos muestras a lo largo del eje del camino. Caracterizamos la variabilidad estratigráfica y definimos sectores homogéneos para el diseño del paquete estructural.
Parámetros típicos
Preguntas frecuentes
¿En qué se diferencia el CBR de laboratorio del CBR in situ?
El CBR de laboratorio se mide sobre una muestra que preparamos y saturamos durante 96 horas bajo carga, siguiendo la NCh 1508. El CBR in situ se obtiene directamente sobre el terreno natural con un penetrómetro dinámico. Para el diseño del pavimento, el Manual de Carreteras chileno exige el valor de laboratorio, porque representa la condición más desfavorable que tendrá el suelo una vez saturado por las lluvias. En Chillán, con precipitaciones que superan los 1.000 mm anuales, esa condición saturada es la que manda.
¿Cada cuántos metros se debe tomar una muestra para estudio CBR en un camino?
Depende de la longitud del trazado y de la variabilidad del suelo. Como regla general, se recomienda un muestreo cada 200 a 500 metros lineales, o cada vez que cambie la formación geológica superficial. En la periferia de Chillán, donde los suelos aluviales del río Ñuble alternan con cenizas volcánicas, es frecuente acortar la distancia a 200 metros para no mezclar materiales de distinto comportamiento en un mismo sector de diseño.
¿Qué valor de CBR se considera aceptable para una subrasante?
El Manual de Carreteras de Chile establece que una subrasante con CBR menor al 3% es muy pobre y requiere mejoramiento o estabilización. Entre 3% y 6% se considera regular. Sobre 6% es buena. Si el valor es inferior al 3%, se puede estabilizar con cal o cemento, o reemplazar el material. Nosotros reportamos el CBR al 95% de la densidad máxima seca, que es la condición de compactación exigida en obra.
¿Cuánto cuesta un estudio CBR para diseño vial en Chillán?
Un estudio CBR para diseño vial en la zona de Chillán tiene un rango de precio entre $74.000 y $163.000, dependiendo del número de puntos de muestreo, la cantidad de muestras a ensayar y si se requiere incluir el ensayo Proctor Modificado. Si el proyecto contempla varios sectores homogéneos, el costo se ajusta por volumen de ensayos.
