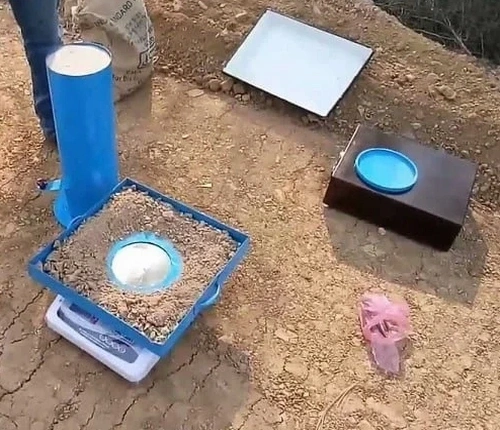

El viernes pasado estuvimos a un costado de la Ruta 5 Sur, en una obra donde la subrasante no pasaba el control. El contratista había compactado con rodillo pata de cabra, pero el material —una arcilla limosa típica del valle central de Ñuble— retenía humedad y no alcanzaba la densidad exigida. Hicimos tres ensayos de densidad de campo con cono de arena en puntos distribuidos aleatoriamente. Dos dieron bajo el 95% de la densidad máxima seca. El dato fue inmediato. El movimiento de tierra se detuvo, se escarificó la capa y se aireó el material. Sin ese control en caliente, el pavimento habría fallado antes del primer invierno con heladas. En Chillán, donde el suelo agrícola y los estratos volcánicos del antiguo lahar del Ñuble se mezclan con rellenos antrópicos, el ensayo CPT aporta perfiles continuos, pero la verificación de compactación en capas superficiales sigue necesitando el cono de arena por su precisión directa.
La densidad de campo no se negocia: un 2% menos de compactación reduce la vida útil del pavimento a la mitad en suelos finos de la zona central.
Procedimiento y alcance
Consideraciones locales
En proyectos sobre antiguos canales de regadío tapados, comunes al poniente de Avenida Ecuador, hemos visto rellenos no controlados que pasan la inspección visual pero fallan el cono de arena. El operador del rodillo da dos pasadas y cree que basta. La arena calibrada dice otra cosa. Una capa mal compactada bajo una losa de fundación transmite asentamientos diferenciales a la estructura. En zona sísmica 3 como Chillán, el problema se agrava: el suelo flojo amplifica las ondas durante un sismo. La NCh433 exige verificar la calidad de los rellenos estructurales. No hacerlo es exponerse a rechazo de recepción municipal y, peor, a daños por licuefacción en sectores con napa freática alta hacia el sur de la ciudad, cerca del río Ñuble. El cono de arena es la evidencia objetiva que piden los revisores independientes de cálculo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@sondajespt.com
Normativa técnica vigente
NCh1508.Of2016, NCh1534.Of2016, NCh433.Of1996 Mod.2012, NCh2369.Of2003, NCh3171.Of2010
Otros servicios relacionados
Ensayo cono de arena
Medición directa de densidad húmeda in situ con arena calibrada. Incluye determinación de humedad y comparación con Proctor de laboratorio.
Control de capas de pavimento
Verificación de compactación en subrasante, subbase y base granular según especificaciones del MOP o particulares del proyecto.
Informe técnico de compactación
Documento con curva de control, coordenadas de cada punto ensayado, registro fotográfico y firma de ingeniero responsable.
Parámetros típicos
Preguntas frecuentes
¿Cuánto cuesta un ensayo de cono de arena en Chillán?
El precio por punto de ensayo varía entre $50.000 y $67.000 pesos chilenos, dependiendo del número de puntos solicitados y la distancia al sitio de faena. Incluye la arena calibrada, el equipo de terreno y el informe técnico con el grado de compactación.
¿Cuántos puntos de ensayo se necesitan para una casa habitación?
La norma NCh1508 recomienda al menos un punto por cada 150 m² de relleno compactado. Para una vivienda típica de 70 a 90 m² con platea de fundación, usualmente se requieren entre 3 y 5 puntos, distribuidos en cuadrícula sobre la superficie compactada.
¿Qué diferencia hay entre el cono de arena y el densímetro nuclear?
El cono de arena mide la densidad directamente por desplazamiento de arena calibrada; es un método destructivo pero no necesita correcciones por composición química del suelo. El densímetro nuclear es más rápido pero requiere licencia de operador y calibración específica para el tipo de material. En Chillán, con suelos de origen volcánico que tienen mineralogía variable, el cono de arena evita los errores de medición del nuclear por presencia de elementos traza.
¿Con cuánta anticipación hay que agendar el ensayo?
Con 48 horas hábiles de aviso coordinamos la visita a obra. Si la urgencia lo requiere, podemos despachar al equipo en el mismo día, sobre todo en proyectos dentro del radio urbano de Chillán o en comunas cercanas como Chillán Viejo o San Carlos.
