En Chillán, cada vez que arranca un proyecto de mediana o gran envergadura, la primera pregunta que nos hacemos es qué tenemos bajo los primeros metros. La geología local es compleja: depósitos volcánicos del complejo Nevados de Chillán, intercalaciones fluviales del río Ñuble y suelos con historial de licuefacción en el valle central. La tomografía sísmica de refracción y reflexión nos permite armar una imagen continua del subsuelo sin necesidad de perforar cada metro, algo que en esta zona es clave porque los contrastes entre cenizas volcánicas consolidadas y gravas aluviales pueden ser abruptos. Trabajamos con tendidos de geófonos que registran ondas P y S, procesando los datos con algoritmos de inversión tomográfica para definir contactos litológicos, espesores de relleno y la posición del basamento rocoso. En obras que requieren conocer la velocidad de onda de corte para clasificación sísmica, esta técnica complementa de forma natural un ensayo MASW para caracterización Vs30 cuando el perfil estratigráfico es muy heterogéneo.
Un perfil tomográfico bien calibrado te evita sorpresas con contactos irregulares entre cenizas volcánicas y gravas aluviales, típicos del subsuelo de Chillán.
Procedimiento y alcance
Consideraciones locales
El valle central donde se emplaza Chillán combina suelos finos saturados con un historial sísmico que no admite dudas: el terremoto de 2010 mostró que la licuefacción puede aparecer en zonas que los mapas tradicionales no marcaban como críticas. Si la tomografía sísmica se ejecuta con poca densidad de geófonos o sin calibrar con al menos un punto de control directo, el modelo de velocidades puede enmascarar lentes de arena suelta bajo capas más rígidas, justo el escenario que dispara problemas de estabilidad durante un sismo. La norma NCh3171 exige una clasificación sísmica del terreno basada en Vs30, y una tomografía mal resuelta puede llevar a subestimar el tipo de suelo, con consecuencias graves en el diseño estructural. En nuestra experiencia, la diferencia entre un perfil confiable y uno dudoso en esta zona suele estar en la interpretación conjunta de refracción y reflexión, más que en el equipamiento en sí.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@sondajespt.com
Normativa técnica vigente
NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh3171.Of2010 - Clasificación sísmica del terreno de fundación
Otros servicios relacionados
Tomografía de refracción sísmica
Perfilaje continuo del subsuelo para definir contactos entre unidades geotécnicas, espesores de relleno y profundidad del basamento rocoso. Ideal para estudios de fundación y trazado de obras lineales en la cuenca de Chillán.
Tomografía de reflexión de alta resolución
Método para identificar estructuras profundas como fallas activas, paleocanales y variaciones laterales en el basamento. Aplicable en estudios de microzonificación y proyectos de gran envergadura.
Procesamiento e inversión tomográfica
Aplicamos algoritmos de inversión por trazado de rayos y tomografía de tiempos de viaje para generar modelos 2D de velocidad de onda P y S, calibrados con datos de sondajes cuando el proyecto lo requiere.
Parámetros típicos
Preguntas frecuentes
¿Qué diferencia hay entre refracción y reflexión sísmica?
La refracción sísmica usa las ondas que viajan por las interfases entre capas y vuelven a superficie con ángulos críticos; es muy efectiva para definir las primeras decenas de metros y calcular velocidades de onda. La reflexión registra ondas que rebotan en contactos más profundos y permite ver estructuras a mayor profundidad, como el basamento rocoso o fallas. En la zona de Chillán solemos combinar ambas porque los depósitos volcánicos generan reflectores someros que la refracción sola no resuelve bien.
¿Cuánto cuesta un estudio de tomografía sísmica en la región de Ñuble?
El costo varía según la longitud total de los tendidos, la cantidad de líneas y la accesibilidad del terreno. Para un proyecto típico en la zona de Chillán, los estudios de tomografía sísmica de refracción/reflexión se sitúan en un rango de $1.278.000 a $2.631.000, dependiendo de la densidad de geófonos y el tipo de fuente sísmica que se requiera. Si se necesita además procesamiento de reflexión profunda, el valor puede ajustarse al alza.
¿Qué norma chilena regula los estudios de tomografía sísmica para fundaciones?
La norma principal es la NCh1508.Of2014 de geotecnia, que establece los requisitos para estudios de mecánica de suelos. Para la clasificación sísmica del terreno se aplica la NCh3171.Of2010, que define los tipos de suelo según la velocidad de onda de corte promedio (Vs30). Además, la NCh433 y la NCh2369 rigen el diseño sísmico de edificios e instalaciones industriales respectivamente.
¿Se puede hacer tomografía sísmica en zonas urbanas de Chillán?

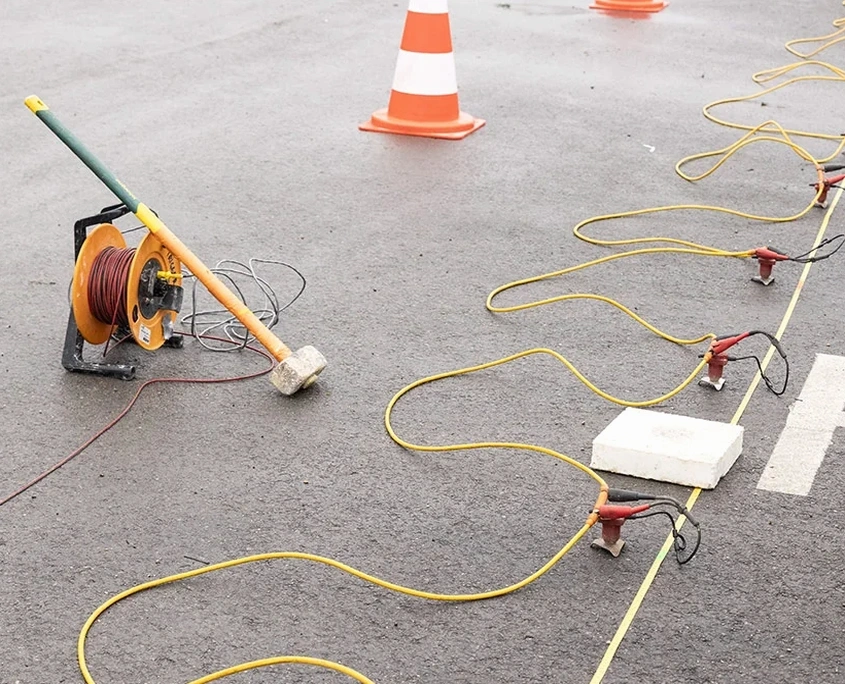

Sí, aunque con ciertas limitaciones. En áreas urbanas con pavimentos duros o mucho ruido ambiental, usamos fuentes de impacto con placa metálica que acoplan mejor la energía y trabajamos en horarios de menor tránsito. La clave es diseñar el tendido de geófonos para maximizar la relación señal-ruido; en el centro de Chillán solemos acortar la separación entre geófonos y aumentar los golpes por punto de disparo para compensar el ruido de fondo.
¿Qué profundidad alcanza la tomografía de refracción en los suelos de Chillán?
En condiciones normales, con líneas de 230 metros y geófonos de baja frecuencia, alcanzamos entre 40 y 50 metros de profundidad. Si el basamento es más profundo, como ocurre en algunos sectores del valle del Ñuble, complementamos con reflexión sísmica o con métodos eléctricos para tener una imagen más completa. La presencia de cenizas volcánicas consolidadas a veces genera un refractor intermedio que limita la penetración si no se ajusta la geometría del tendido.
